Perché le basi dello stampo e le parti standard determinano la durata dello stampo?

La durata di uno stampo viene spesso valutata in base al materiale della cavità e alla precisione della lavorazione. Ma ciò che determina realmente se uno stampo può raggiungere in modo affidabile e prevedibile la sua durata prevista è la parte a cui nessuno presta attenzione: ilbase dello stampo e parti standard.

La base dello stampo è lo scheletro. Le parti standard sono i giunti. Se lo scheletro è disallineato e le articolazioni sono allentate, anche la cavità migliore non durerà.

La base dello stampo: la base di tutto

La base dello stampo funge da supporto per l'intero stampo. Integra tutti i componenti funzionali (cavità, nucleo, sistema di espulsione, sistema di raffreddamento e sistema di accesso) in una struttura precisa, garantendo che ritornino esattamente nella stessa posizione ad ogni ciclo di apertura e chiusura.

Componenti principali di uno stampo base standard

Queste piastre sono impilate, bloccate con viti e si basano su perni e boccole di guida per garantire la ripetibilità della posizione ad ogni ciclo.

I due requisiti prestazionali principali per uno stampo base

La rigidità viene prima. La pressione di iniezione può raggiungere centinaia di chilogrammi per centimetro quadrato. Se la base dello stampo non è rigida, si deformerà sotto l'alta pressione: la linea di giunzione si apre, appaiono delle bave; il nucleo si sposta, lo spessore delle pareti diventa irregolare; i perni di espulsione si legano e l'intero stampo deve essere smontato.

La precisione è al secondo posto. Il gioco di adattamento tra perni di guida e boccole, nonché la planarità e l'ortogonalità di ciascuna piastra, determinano direttamente se lo stampo si apre e si chiude senza intoppi e se le dimensioni del prodotto rimangono stabili.

 Parti standard: i componenti più economici che si guastano più spesso

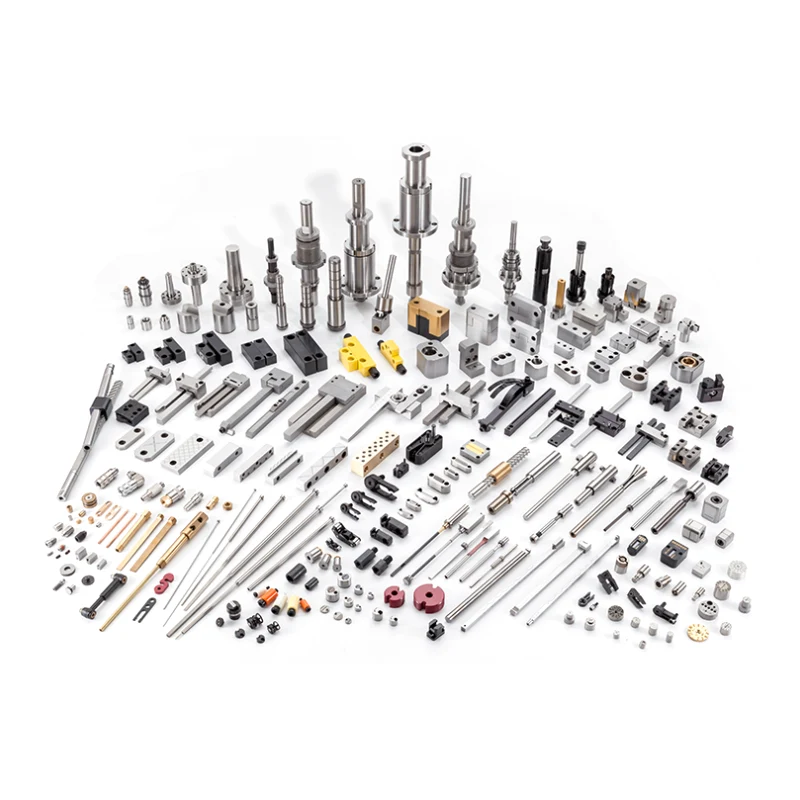

Le parti standard sono tutti i componenti intercambiabili senza cavità e non centrali in uno stampo. Perni di guida, boccole, perni di espulsione, molle, guarnizioni, anelli di posizionamento, blocchi di bloccaggio: tutto conta.

Sembrano normali, sono economici da acquistare, ma più della metà di tutti i guasti agli stampi sono riconducibili a questi componenti.

1. Perni guida e boccole

Il sistema di guida garantisce un allineamento preciso delle metà mobili e fisse ad ogni chiusura. La maggior parte dei guasti allo stampo iniziano con la perdita di precisione della guida.

Materiale: acciaio per cuscinetti SUJ2 o acciaio per utensili SKD11, con tempra a induzione ad alta frequenza fino a HRC 58-62, seguita da rettifica di precisione con finitura superficiale Ra 0,2-0,4.

Gioco di adattamento: generalmente 0,02-0,05 mm, a seconda delle dimensioni dello stampo. Troppo grande e il nucleo e la cavità non sono allineati. Se è troppo piccolo, la resistenza all'apertura e alla chiusura aumenta, causando grippaggio.

Modalità di fallimento:

• Impastamento sui perni → causato da lubrificazione insufficiente o carico irregolare

• Boccole usurate → fine vita utile; sostituirli

• Perni piegati → causati da un'espulsione sbilanciata o da una forza di bloccaggio disallineata dalla macchina per iniezione

2. Perni di espulsione, manicotti e aste di spinta

Il sistema di espulsione prevede la più alta frequenza di cicli ed il caricamento più complesso di qualsiasi parte dello stampo.

Perni di espulsione: realizzati in acciaio rapido SKH51 o acciaio per utensili per lavorazioni a caldo SKD61, con punte temprate. Il gioco di adattamento con il foro guida deve essere 0,015-0,025 mm. Troppo stretto e il perno si lega. Troppo lento e nel punto di espulsione appare del bagliore.

Due sono le principali cause di rottura del perno di espulsione: la forza di espulsione è decentrata rispetto al centro di resistenza alla sformatura, oppure il perno viene colpito durante il ritorno.

Molle: responsabili della restituzione della piastra di espulsione. Il problema più trascurato è la stanchezza primaverile. Dopo decine di migliaia di compressioni l'altezza libera si accorcia. La piastra di espulsione non ritorna completamente e i perni di espulsione colpiscono la metà fissa durante la chiusura successiva.

Metodo di controllo: ispezionare l'altezza libera della molla ogni 100.000 cicli. Sostituirlo se è sceso al di sotto del 90% dell'altezza originale.

3. Guarnizioni e deflettori

Le perdite d'acqua del sistema di raffreddamento sono il guasto improvviso più comune in officina.

Guarnizioni (O-ring): realizzate in gomma siliconica per alte temperature o gomma fluorurata, con limiti di temperatura superiori rispettivamente di 200°C e 260°C. Il guasto è causato dall'invecchiamento ad alta temperatura, dall'indurimento o dalla deformazione per compressione. Sostituire ogni 500.000 cicli o ogni anno, a seconda dell'evento che si verifica per primo.

Deflettori: reindirizzano la direzione del flusso d'acqua per un raffreddamento localizzato. Il guasto più comune è l’ostruzione da calcare, particolarmente grave nelle aree con acqua dura. Utilizzare acqua addolcita o aggiungere additivi anticorrosivi e anticalcare.

4. Anelli di posizionamento e blocchi di bloccaggio

Anelli di posizionamento: montati sulla piastra di bloccaggio superiore, centrati con l'ugello della macchina per iniezione. Una selezione errata provoca un'eccentricità tra l'ugello e la boccola del canale di colata - nella migliore delle ipotesi, perdite di materiale; nel peggiore dei casi, sia la boccola del canale di colata che l'ugello sono danneggiati.

Blocchi di bloccaggio: utilizzati per il bloccaggio dello scorrimento (nucleo laterale). Quando è usurato, la forza di bloccaggio è insufficiente e la slitta si sposta all'indietro sotto la pressione di iniezione, causando bave sul lato del prodotto. Ispezionare regolarmente le superfici di chiusura per individuare eventuali rientranze o usura. Non aspettare che venga visualizzato il flash prima di risolvere il problema.

Perché le parti standard si guastano più spesso

Le parti standard sono i componenti più facilmente standardizzabili, più economici e meno evidenti in uno stampo.

E proprio perché economici e poco appariscenti, sono quelli più spesso trascurati:

• I perni guida si seccano: nessuno controlla

• Le molle vengono utilizzate fino allo scatto

• Gli O-ring perdono e qualcuno li avvolge con del nastro adesivo e continua a funzionare

• Gli estrattori sono leggermente piegati, ma "funzionano ancora"

Il risultato complessivo di tutte queste decisioni "funziona ancora": una molla del valore di pochi dollari si rompe, la piastra di espulsione si inceppa, l'intero stampo viene estratto dalla macchina per essere riparato, ore di capacità produttiva vengono perse e migliaia di dollari di costi di manutenzione si accumulano.

Principi di selezione

Selezione della base dello stampo

Selezione delle parti standard

Manutenzione: nessuna complessità tecnica, solo disciplina di esecuzione

La manutenzione della base dello stampo e delle parti standard non è complicata. Ciò che richiede è frequenza e disciplina.

Guida rapida per la diagnosi dei guasti

ILbase dello stampo e parti standardnon determinare quanto sia bello il prodotto: questo è il lavoro della cavità. Determinano solo una cosa: se lo stampo può produrre parti in modo affidabile e coerente per tutta la durata prevista.

Uno scheletro disallineato non può trasmettere potenza, non importa quanto siano forti i muscoli. Un'articolazione rigida non può muoversi, non importa quanto sia capace l'arto.

Quando si seleziona una base per stampo, dare priorità alla rigidità rispetto alla leggerezza, alla precisione rispetto al prezzo. Quando si acquistano pezzi standard, non è necessario che il marchio sia il più costoso, ma le specifiche devono essere corrette. Nella manutenzione quotidiana, sostituire le molle nei tempi previsti, lubrificare regolarmente i perni di guida e sostituire le guarnizioni quando raggiungono la fine della vita utile. Questi compiti non richiedono competenze tecniche, ma solo una lista di controllo e la disciplina per seguirla.
